OU2610轧辊专用型硬度计

产品描述:轧辊硬度计是一种新型的便携式硬度测试仪器,主要适用于测试金属材料的硬度,具有测试精度高、体积小、操作容易、携带方便,测量范围宽的特点,特别适宜对大型零部件及不可拆卸部件的现场硬度测试。
服务热线:0317-3038768
立即咨询

测量范围:25-110HS  误差正负1HS
        OU2610轧辊硬度计配备专业测试轧辊和石墨的DR冲击装置

不同于其它品牌只有一种轧辊材料,新增铸钢轧辊、锻钢轧辊、铸铁轧辊3种材料,使测试更加准确,更切合实际。


一、概述

沧州欧谱OU2610便携式里氏硬度计重磅推出的高端便携式硬度计打印功能一体机,方便用户打印测试结果,特别适合外出硬度检测使用,是性价比最高的一款便携硬度计。仪器采用流线型人体工学结构设计,配有标准支架,采用大屏幕OLED 128×64点阵显示器,信息丰富、直观。无死角,方便操作和读值。依据里氏硬度测量原理,可以方便快捷地对多种金属材料进行测量,即刻显示硬度测量值的同时,可以在不同硬度制式间自由转换,可预先设置公差限,超出范围自动报警.该产品采用国际流行的热敏打印机与仪器集成为一体,并具工作安静、打印速度快,可以现场打印检测报告。依托稳定的低功耗IC集成电路,采用高对比度的段码液晶显示,操作简单、方便。七种异型冲击装置无需校准,自动识别.USB接口传输,大容量存储,并附有PC机人性化数据处理软件及USB即插即用数据线缆,200个小时的待机时间,内置镍氢可充电电池及充电控制电路,携带方便.特别适合工作现场和野外作业。


二、特点

·针对轧辊肖氏硬度测量设计独立系统,支持轧辊专业测量和非轧辊专业状态。
·设计依据标准:《里氏硬度计技术条件》B/T 9378-2001;采用D型高精度冲击装置,可以对多种金属材料进行检测。
         ·一台主机可配备7种不同冲击装置使用,自动识别冲击装置类型,更换时无需重新校准。
         ·支持"锻钢(Steel)"材料,当用D/DC型冲击装置测试"锻钢"试样时,可直接读取HB值,无需人工查表。
         ·采用128×64大屏幕OLED最先进液晶显示屏      主动发光,无视角。
     ·工业化壳体设计,坚固、小巧、便携、可靠性高,   适用于恶劣操作环境,抗震动、冲击和电磁干扰;
·全中文显示,菜单式操作,操作简单、方便。
         ·具有示值软件校准功能。
         ·可存储最大600组(冲击次数32~1)硬度测量数据,每组数据包括单次测量值、平均值、冲击方向、次数、材料、
           硬度制等信息。
         ·显示屏上有剩余电量指示图标,可实时显示电池剩余电量。具有充电过程指示,操作者可随时了解充电程度。
         ·配备微机软件(可选配置),具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰
           富功能,满足质量保证和管理的更高要求。
         ·内置镍氢可充电电池及充电控制电路;可连续工作不小于200小时;具有自动休眠、自动关机等节电功能。
         ·热敏打印机与仪器集成为一体,工作安静、打印速度快,可以现场打印检测报告。
         ·有USB接口,可以方便、快捷地与PC机进行数据交换。可配备微机软件,具有传输测量结果、测值存储管理、
           测值统计分析、打印测值报告、批量设定仪器参数等丰富功能,满足质量保证和管理的更高要求。


三、主要应用领域

·模具型腔。
         ·轴承及其它零件。
         ·压力容器、汽轮发电机组及其设备的失效分析。
         ·重型工件。
         ·已安装的机械或永久性组装部件。
         ·试验空间很狭小的工件。
         ·要求对测试结果有正规的原始记录。
         ·金属材料仓库的材料区分。
         ·大型工件大范围内多处测量部位的快速检验。

四、技术参数

测量范围
(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(25-110)HS,(59-85)HRA(13 -100)HRB
测量材料

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、

铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢、铸钢轧辊、锻钢轧辊、铸铁轧辊

测量方向
支持360°(垂直向下、斜下、水平、斜上、垂直向上)
硬度制式
里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)
测试精度
示值误差±4HLD:±1 HRC:±1 HB:示值重复性±4HLD
显示
OLCD,128×64图形点阵显示器
数据存储
最大600组(冲击次数32~1)
工作电压
6V镍氢电池组
持续工作时间
约200小时(不开背光时)
打印方式
热敏式
上下限设置范围
(170-960)HLD
通讯接口
USB2.0
外形尺寸
210×85×45mm(主机)
重    量
约0.6kg(主机)
相对湿度
≤90%
操作温度
-20~+60℃
存储温度
-30℃~+60℃
使用环境
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘


五、标准配置

标准配置
序号
名称
数量
1
仪器主机
1台
2
D型冲击装置
1只
3
标准里氏硬度块
1块
4
尼龙刷A
1只
5
小支承环
1只
6
电源适配器(充电器)
1只
7
打印纸
1卷
8
随机资料
1份
9
ABS仪器箱
1只
10
数据传输及分析软件光盘
1套
11
通信电缆
1条


六、可选配置(异型冲击装置)

选择配置
序号
名称
数量
备注
1
异型冲击装置
7种
2
异型支撑环
12个
3
冲击球头
2种
4
尼龙刷B
1个
G型冲击装置时使用
5
更换冲击球头工具
1只




七、开机显示与简要说明

开机后仪器会自动进入主显示界面,如下图所示:
   主显示界面说明
   材    料:当前设定的材料。
   冲击方向:当前冲击方向。
   硬度制式:当前测量值的硬度制式。
   电池电量:不充电时显示剩余电量,充电时显示充电程度。
   测 量 值:当前单次测量值(无平均值提示),当前平均值(有平均值提示)。
              显示"-HI-"表示超过转换或测量范围,"-LO-"表示低于转换或测量范围。
   冲击次数:测量时显示已经完成的冲击次数,用按键设置冲击次数时显示设置的冲击次数,浏览单次测量值时显示单次测量值的对应次数。
   平均值图标:达到设定的冲击次数后,平均值图标"AVE"出现。
   存储图标:对仪器内的存储器操作时,该图标出现;存储过程中,该图标闪烁显示。

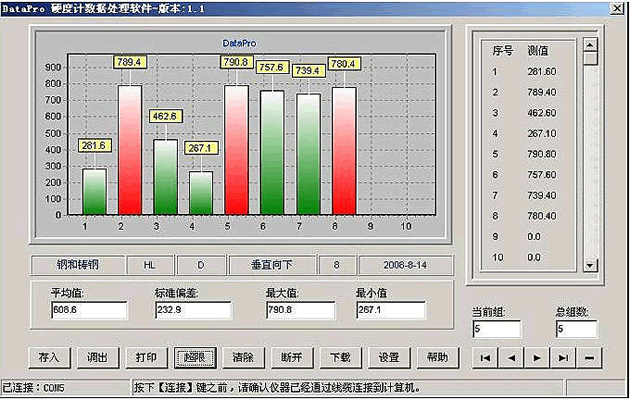

八、USB数据处理软件

   ·存入:将测量出来的数据存储
   ·调出:将数据从主机中调出
   ·打印:将数据打印输出,A4界面
   ·超限:设置公差限后的超限显示
   ·清除:清除测量数据
   ·连接:设定与主机连接
   ·断开:设定与主机断开
   ·下载:把数据下载到本地,实现海量存储
   ·设置:参数设置
   ·帮助:即时帮助功能



九、测量范围表:

材料
硬度制
冲击装置
D/DC
D+15
C
G
E
DL
Steel and cast steel
         钢和铸钢
HRC
17.9~68.5
19.3~67.9
20.0~69.5
22.4~70.7
20.6~68.2
HRB
59.6~99.6
47.7~99.9
37.0~99.9
HRA
59.1~85.8
61.7~88.0
HB
127~651
80~638
80~683
90~646
83~663
81~646
HV
83~976
80~937
80~996
84~1042
80~950
HS
32.2~99.5
33.3~99.3
31.8~102.1
35.8~102.6
30.6~96.8
Steel锻钢
HS
32.2~99.5
CWT、ST
         合金工具钢
HRC
20.4~67.1
19.8~68.2
20.7~68.2
22.6~70.2
HV
80~898
80~935
100~941
82~1009
Stainless steel
         不锈钢
HRB
46.5~101.7
HB
85~655
HV
85~802
GC. IRON
         灰铸铁
HRC
HB
93~334
92~326
HV
NC、IRON
         球墨铸铁
HRC
HB
131~387
127~364
HV
C.ALUM
         铸铝合金
HB
19~164
23~210
32~168
HRB
23.8~84.6
22.7~85.0
23.8~85.5
BRASS
         铜锌合金
HB
40~173
HRB
13.5~95.3
BRONZE铜锡(铝)合金
HB
60~290
COPPER纯铜
HB
45~315

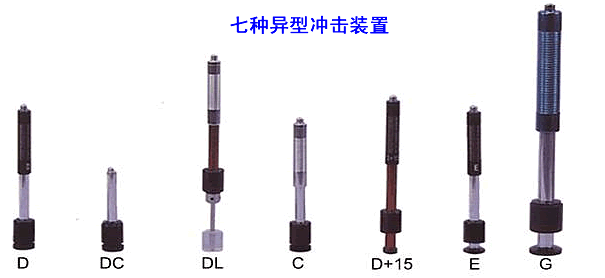

十、异型冲击装置技术参数与适用介绍表

异型冲击装置
DC(D)/DL
D+15
C
G
E
冲击能量冲击体质量
11mJ5.5g/7.2g
11mJ7.8g
2.7mJ3.0g
90mJ20.0g
11mJ5.5g
球头硬度:球头直径:球头材料:
1600HV3mm碳化钨
1600HV3mm碳化钨
1600HV3mm碳化钨
1600HV5mm碳化钨
5000HV3mm金刚石
冲击装置直径:冲击装置长度:冲击装置重量:
20mm
86(147)/ 75mm
50g
20mm162mm80g
20mm141mm75g
30mm254mm250g
20mm155mm80g
试件最大硬度
940HV
940HV
1000HV
650HB
1200HV
试件表面平均粗糙度Ra:
1.6μm
1.6μm
0.4μm
6.3μm
1.6μm
试件最小重量:可直接测量需稳定支撑需密实耦合

>5kg2~5kg0.05~2kg

>5kg2~5kg0.05~2kg

>1.5kg0.5~1.5kg0.02~0.5kg

>15kg5~15kg0.5~5kg

>5kg2~5kg0.05~2kg
试件最小厚度密实耦合硬化层最小深度

5mm≥0.8mm

5mm≥0.8mm

1mm≥0.2mm

10mm≥1.2mm

5mm≥0.8mm
球头压痕尺寸
硬度300HV时
压痕直径压痕深度
0.54mm24μm
0.54mm24μm
0.38mm12μm
1.03mm53μm
0.54mm24μm
硬度600HV时
压痕直径压痕深度
0.54mm17μm
0.54mm17μm
0.32mm8μm
0.90mm41μm
0.54mm17μm
硬度800HV时
压痕直径压痕深度
0.35mm10μm
0.35mm10μm
0.35mm7μm
----
0.35mm10μm
冲击装置适用范围
DC型测量孔或园柱筒内; DL型测量细长窄槽或孔;D型用于常规测量
D+15型接触面细小,加长,适宜测量沟槽或凹入的表面
C型冲击力小,对被测表面损伤很小,不破坏硬化层,适合测量小轻薄部件及表面硬化层。

G型测量大厚重及

表面较粗糙的铸锻件

E型测量硬度极高材料



序号
代号
型号
简图
备注
1
03-03.7
Z10-15
测外圆柱面R10~R15
2
03-03.8
Z14.5-30
测外圆柱面R14.5~R30
3
03-03.9
Z25-50
测外圆柱面R25~R50
4
03-03.10
HZ11-13
测内圆柱面R11~R13
5
03-03.11
HZ12.5-17
测内圆柱面R12.5~R17
6
03-03.12
HZ16.5-30
测内圆柱面R16.5~R30
7
03-03.13
K10-15
测外球面SR10~SR15
8
03-03.14
K14.5-30
测外球面SR14.5~SR30
9
03-03.15
HK11-13
测内球面SR11~SR13
10
03-03.16
HK12.5-17
测内球面SR12.5~SR17
11
03-03.17
HK16.5-30
测内球面SR16.5~SR30
12
03-03.18
UN
测外圆柱面,半径可调R10~∞


十一、示值误差和示值重复性

序号

冲击装置类型

标准里氏硬度块硬度值

示值误差

示值重复性

1

D

760±30HLD
         530±40HLD

±6 HLD
         ±10 HLD

6 HLD
         10 HLD

2

DC

760±30HLDC
         530±40HLDC

±6 HLDC
         ±10 HLDC

6 HLD
         10 HLD

3

DL

878±30HLDL
         736±40HLDL

±12 HLDL

12 HLDL

4

D+15

766±30HLD+15
         544±40HLD+15

±12 HLD+15

12 HLD+15

5

G

590±40HLG
         500±40HLG

±12 HLG

12 HLG

6

E

725±30HLE
         508±40HLE

±12 HLE

12 HLE

7

C

822±30HLC
         590±40HLC

±12 HLC

12 HLC


十二、服务承诺

本公司所有产品承诺两年内全免费维修,终身保修,易损易耗件价格合理!
